第二节 网络图的绘制

　　一、双代号网络图的绘制规则▲▲▲

　　【例】某双代号网络图如下图所示，绘图错误的有()。

　　A.多个起点节点

　　B.存在循环回路

　　C.节点编号有误

　　D.多个终点节点

　　E.工作箭头逆向

　　【答案】BCDE

　　加入中华考试网监理工程师群：775313950 获取更多学习资料

　　【例】某分部工程双代号网络图如下所示，图中错误有()。

　　A.多个起点节点

　　B.多个终点节点

　　C.工作代号重复

　　D.存在循环回路

　　E.节点编号有误

　　答案：BE

　　解析：存在多个终点节点(节点⑦⑨);节点编号有误：工作4-3，工作8-7，工作的箭尾编号应小于箭头编号。

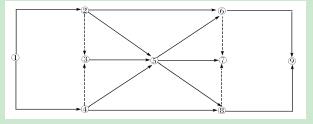

　　【例】某分部工程双代号网络图如下图所示，图中错误有()。

　　A.多个起点节点

　　B.多个终点节点

　　C.工作代号重复

　　D.节点编号错误

　　E.存在循环回路

　　答案：BD

　　解析：节点⑦、⑧是终点节点;工作3-2表示错误，一项工作的开始节点编号应小于完成节点编号。

　　二、双代号网络图的绘图方法

　　三、单代号网络图的绘图规则与双代号网络图的绘图规则的主要区别
